UML leeswijzer: Hoe lees je een MIM-UML-klassendiagram?

UML staat voor Unified Modelling Language en is een formele modelleertaal om objectgeoriënteerde analyses, ontwerpen en specificaties voor een informatiesysteem te kunnen maken. UML is een visuele modelleertaal om met behulp van diagrammen verschillende onderdelen van een specificatie te beschrijven. Het UML-klassendiagram is daarvan het diagramtype om de structuur en inhoud van informatie te modelleren: het informatiemodel.

MIM staat voor het Metamodel voor Informatiemodellering en omvat de regels voor het opstellen van een informatiemodel. MIM is opgesteld los van een specifieke modelleertaal. Er zijn wel toepassing voor MIM in specifieke modelleertalen. MIM voor UML is er daar een van.

In deze bijlage wordt beschreven hoe een MIM-UML-klassendiagram gelezen moet worden. Aan de hand van een model voor de adminstratie van een fietsenwinkel worden de MIM-UML constructies toegelicht.

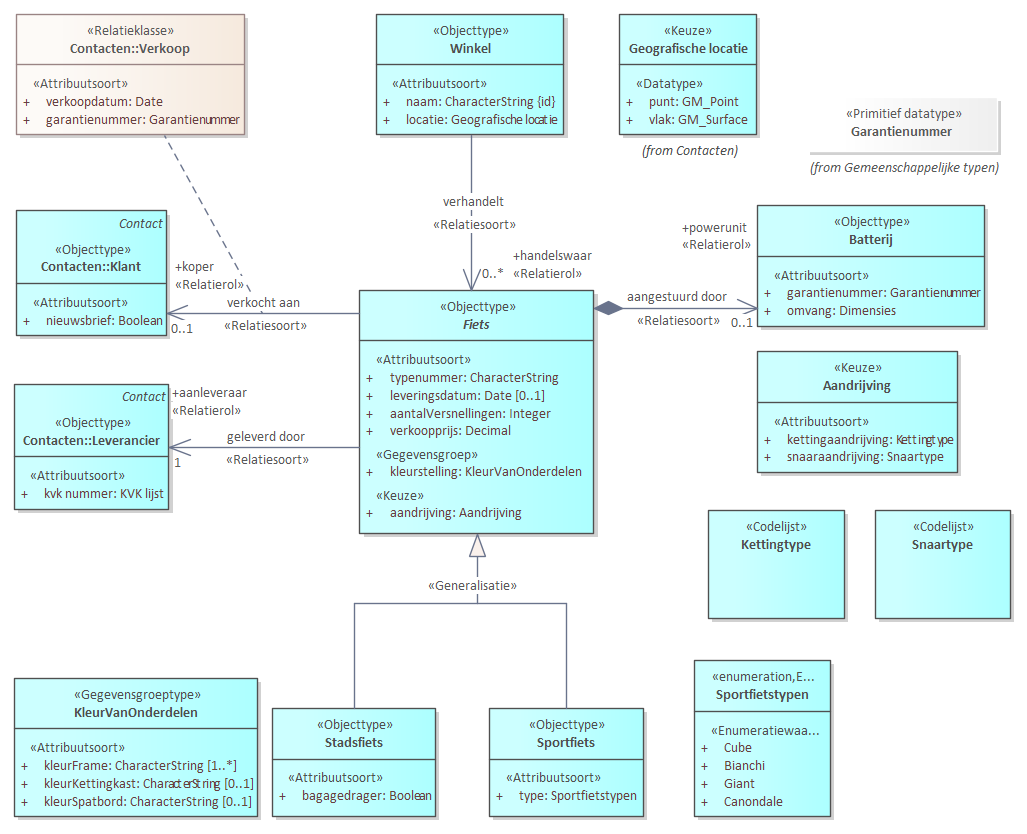

Informatiemodel Fietsenwinkel "Een MIM-UML klassediagram voor een informatiemodel over de administratie van een fietsenwinkel."

Het 'fietsenwinkelmodel' beschrijft de administratie van een fietsenwinkel. Een Winkel verkoopt Fietsen. Een Winkel heeft een naam en een locatie. Een Fiets wordt geleverd door een Leverancier en verkocht aan een Klant. Een Fiets heeft allerlei kenmerken en er zijn twee type fietsen: Stadsfiets en Sportfiets.

Al deze informatie wordt middels MIM-UML formeel in een informatiemodel vastgelegd.

Er zijn de volgende MIM-UML constructies:

Objecttypen

Elk vak in het diagram met het stereotype «Objecttype» stelt een objectklasse (term uit UML) of objecttype (term uit MIM) voor. Een objecttype beschrijft een groep objecten met gedeelde eigenschappen en gedrag. Een voorbeeld van een objecttype is Fiets uit het model voor een fietsenwinkel.

Een concreet objecttype stelt een objecttype voor waarvan daadwerkelijk objecten kunnen worden gemaakt. Dit zijn de typen die in de praktijk gebruikt worden. In het fietsenwinkelmodel kan dat een objecttype Sportfiets of Stadsfiets zijn.

Een abstract objecttype is bedoeld als een algemene beschrijving en wordt gebruikt als basis voor andere objecttypen. Er worden geen objecten rechtstreeks van een abstract type gemaakt. Abstracte objecttypen worden aangeduid met cursieve namen en hebben een indicatie "abstract" in hun beschrijving. Voorbeelden in het fietsenwinkelmodel is het objecttype Fiets (is cursief). Het komt voor in het model maar alleen om de gezamelijke eigenschappen van een stadsfiets en een sportfiets te groeperen. Het komt niet voor als gegeven in een dataset.

Attributen en gegevensgroepen

Binnen een objecttype staan attributen («Attribuutsoort») en soms gegevensgroepen («Gegevensgroep»).

Attributen zijn de individuele kenmerken van het objecttype.

Gegevensgroepen zijn clusters van attributen die samen een logische eenheid vormen. Bij het objecttype Fiets is kleurstelling een kenmerk dat als gegevensgroep is opgenomen. Het is beschreven als het «Gegevensgroeptype» KleurVanOnderdelen.

Het verschil tussen attributen en gegevensgroepen is zichtbaar via het stereotype «Attribuutsoort» of «Gegevensgroep».

Elk attribuut heeft een datatype, zoals onder meer CharacterString (tekstwaarde), Integer (geheel getal) of verwijzing naar een waardenlijst, bijvoorbeeld Sportfietstypen. Het attribuut en zijn datatype zijn gescheiden door een ':'. Bijvoorbeeld aantalVersnellingen: Integer.

Waardenlijsten

Waardenlijsten beperken en standaardiseren de mogelijke inhoud van een attribuut. Er zijn drie soorten waardelijsten:

Enumeratie een vaste waardenlijst die binnen het informatiemodel wordt beheerd. Wijzigingen vereisen aanpassing van het model.

Codelijst is een waardenlijst waarvan de waarden buiten het informatiemodel worden beheerd, wat flexibiliteit biedt. Wijzigingen leiden niet tot aanpassingen van het informatiemodel.

Referentielijst is een waardelijst waar een structuur in is aangebracht. Bijvoorbeeld een lijst van plaatsnamen en bijbehorende gemeentecodes. Een referentielijst wordt ook buiten het informatiemodel beheerd.

Relaties tussen objecttypen

Relaties in een UML-klassendiagram geven de verbindingen tussen objecttypen weer. Deze relaties verduidelijken de de structuur en interacties binnen het model. Er zijn een aantal typen relaties met elk een aparte weergave.

Relatiesoorten (in UML associaties) zijn relaties tussen objecttypen, die worden weergegeven met lijnen. Een open pijl geeft de richting van de relatie aan (van bron naar doel). Voorbeeld: Lijn tussen Fiets en Klant. Een relatie kan een naam en een relatierol hebben. In het voorbeeld: Een Fiets - geleverd door - Leverancier. Dit geeft aan dat in de administratie van de fietsenwinkel is opgenomen welke fiets door welke aanleveraar (= Leverancier in de rol van aanleveraar) is verkocht.

Aggregatie is een relatie waarbij is gespecificeerd dat er een 'deel/geheel' relatie tussen objecttypen is. In het voorbeeld is een Batterij een onderdeel van Fiets. Het zwarte wiebertje geeft aan dat het een 'compositie aggregatie' betreft: een batterij kan maar bij een fiets horen. Een open wiebertje is een 'gedeelde aggregatie'. In dat geval kan het deel, onderdeel uitmaken van meerdere instanties. Bijvoorbeeld, een persoon kan onderdeel uitmaken van meerdere chat-groepen.

Generalisaties zijn relaties die worden weergegeven met een lijn met een holle driehoek en duiden op een 'is-een'-relatie. Bijvoorbeeld: Stadsfiets is een Fiets. Of anders gezegd objecttype Fiets is een generalisatie van Stadsfiets. Ook wordt gezegd dat Stadsfiets een subtype is van het supertype Fiets. Het kan zijn dat een supertype niet is opgenomen in het afgebeelde diagram. In dat geval wordt er rechtsbovenin het objecttype aangegeven wat het supertype is. In het voorbeeld Klant heeft als niet afgebeeld supertype Contact.

Overerving is een belangrijk mechanisme bij het lezen van het diagram. Een subtype erft alle eigenschappen van het supertype. In het voorbeeld: een Stadsfiets heeft alle eigenschappen (o.a. atttributen) die Fiets ook heeft.

Relatieklasse is net als relatiesoort een relatie tussen objecttypen. Deze relaties bevatten ook kenmerken. Als voorbeeld: Fiets heeft een verkocht aan - koper relatie met Klant. Bij die relatie zijn opgenomen de verkoopdatum en het garantienummer.

Kardinaliteit en verplichting

Kardinaliteit (of multipliciteit) geeft aan hoeveel voorkomens (instanties) van een objecttype, attribuut of gegevensgroep mogelijk of vereist zijn. Veelvoorkomende kardinaliteiten zijn:

  • 1: precies één (verplicht).

  • 0..1: nul of één (optioneel).

  • 1..*: één of meer (verplicht met minimaal één).

  • 0..*: nul of meer (optioneel, zonder bovengrens).

  • *: onbepaald aantal.

Als er geen kardinaliteit bij een attribuut of gegevensgroep vermeld staat, wordt dit beschouwd als verplicht (1).

Keuze

Een UML-klassendiagram kan keuzemogelijkheden bevatten. Dit wordt aangegeven met een stereotype «Keuze».

keuze-datatypen geeft aan dat bij een attribuut een keuze gemaakt moet worden tussen verschillende datatypen. Dit wordt vaak gebruikt om een keuze tussen twee of meer geometrietypen te specificeren. In het voorbeeld: Winkel heeft een attribuut locatie met een datatype Geografische locatie die als keuze is gedefinieerd tussen het datatype GM_Point of GM_Surface. Locatie wordt daarmee of door een punt of een vlak weergegeven.

keuze-attribuuttype geeft aan dat een kenmerk ingevuld wordt door een keuze uit verschillende attributen. In het voorbeeld: het kenmerk aandrijving bij Fiets heeft als datatype Aandrijving om aan te geven dat er een keuze is tussen het attribuut kettingaandrijving met het daarbij behorende kettingtype of snaaraandrijving met het daarbij behorende snaartype.

keuzerelatie is een keuze tussen meerdere doelobjecttypen in een relatie. Bijvoorbeeld, een winkel kan eigendom zijn van een persoon of van een organisatie, maar niet van beide.

Kleurgebruik UML-diagrammen

Het kleurgebruik kan de leesbaarheid van UML-diagrammen verduidelijken. Een legenda geeft de betekenis weer. Belangrijk is dat kleuren geen formele betekenis hebben binnen een UML-diagram.

Samenvatting

  • MIM-UML is een toepassing van MIM gebruikmakend van de modelleertaal UML.

  • UML is een formele en visuele taal die mbv afgesproken notaties o.a. in een uml-klassediagram, structuur en inhoud van een informatiemodel specificeert.

  • Met «Stereotypen» worden onderdelen van UML notaties herkenbaar onderscheiden en MIM toepassingen herkenbaar gemaakt.

  • Objecttypen, attributen en relaties vormen de kern van een UML klassediagram.

  • Concreet objecttype: praktisch toepasbare objecten; Abstract objecttype: algemene beschrijvingen, bedoeld als basis.

  • Attributen hebben een datatype, zoals CharacterString, Integer of een waardenlijst (codelijst of enumeratie).

  • Waardenlijsten standaardiseren waarden; codelijsten zijn extern beheerd, enumeraties intern.

  • Lijnen tonen relaties tussen objecttypen; generalisaties tonen 'is-een' (of subtype-supertype) relatie tussen objecttypen.

  • Kardinaliteit geeft aan hoeveel instanties mogelijk of vereist zijn.

  • Keuzes in datatypen of relaties bieden flexibiliteit binnen het model.

  • Kleurgebruik in UML kan de leesbaarheid van een UML diagram verhogen.

Door deze richtlijnen te volgen, kan een UML-klassendiagram effectief worden geïnterpreteerd. Voor meer informatie over gegevensmodelering, zie het Metamodel voor Informatie Modelering (MIM).
